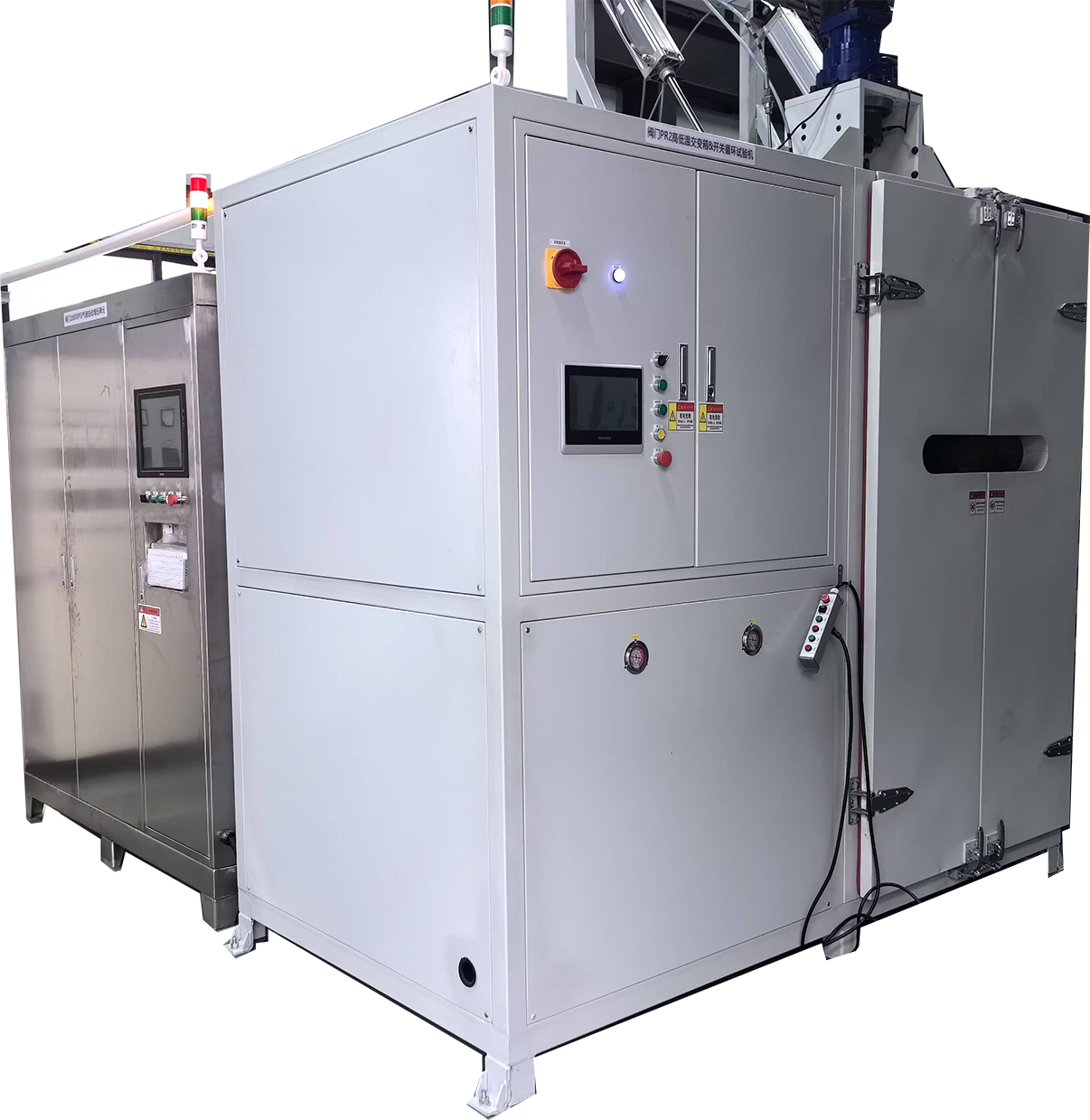

PR2试验成套设备
PR2试验系统是按照APISPEC6A、GB/T22513等相关标准设计出来的成套试验设备，能够完成阀门PR2级别的以下试验：水压，气压密封试验，开启试验。阀门室温开启/关闭循环动态试验，阀门最高/最低温度下的开启/关闭动态气压试验，阀体压力/温度循环试验等。

设备参数

  • 试验介质：氮气、水;

  • 额定工作压力：水：0~210MPa，气140MPa；

  • 输出回路： 2路加压，一路泄压；

  • 阀门开关扭矩：1500NM

  • 测温点：6个，环境温度2个，阀体温度4个

  • 测压点：3个，左腔压力（上游）250MPa，右腔压力（下游）250MPa，中腔压力250MPa

详细技术参数

型号规格 TK-PR2-4-4500-1500 TK-PR2-8-4500-2000
公称通径: 1/2"~4",
DN15~DN100		 2"~8",
DN50~DN200
公称压力: 43~140MPa
(2500LB~4500LB)		 43~140MPa
(2500LB~4500LB)
温度范围: -70~200℃ -70~200℃
温度控制精度: ±5℃ ±5℃
扭矩: 100~1500NM 100~1500NM
转速: 3~35rpm 3~35rpm
电源: AC380V,
三相五线		 AC380V,
三相五线
功率: 30KW 50KW
气源压力: 0.6MPa~1MPa 0.6MPa~1MPa
