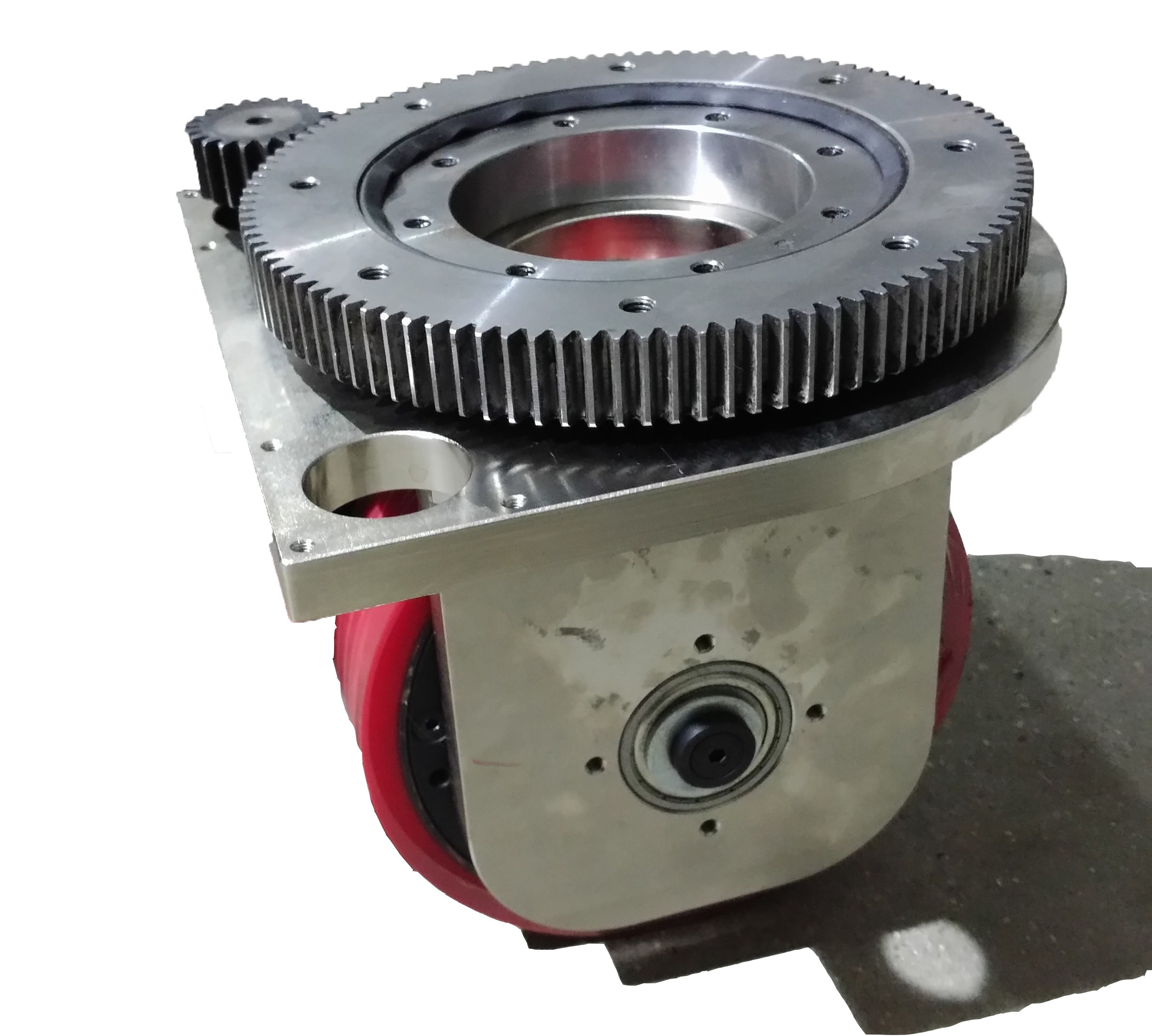

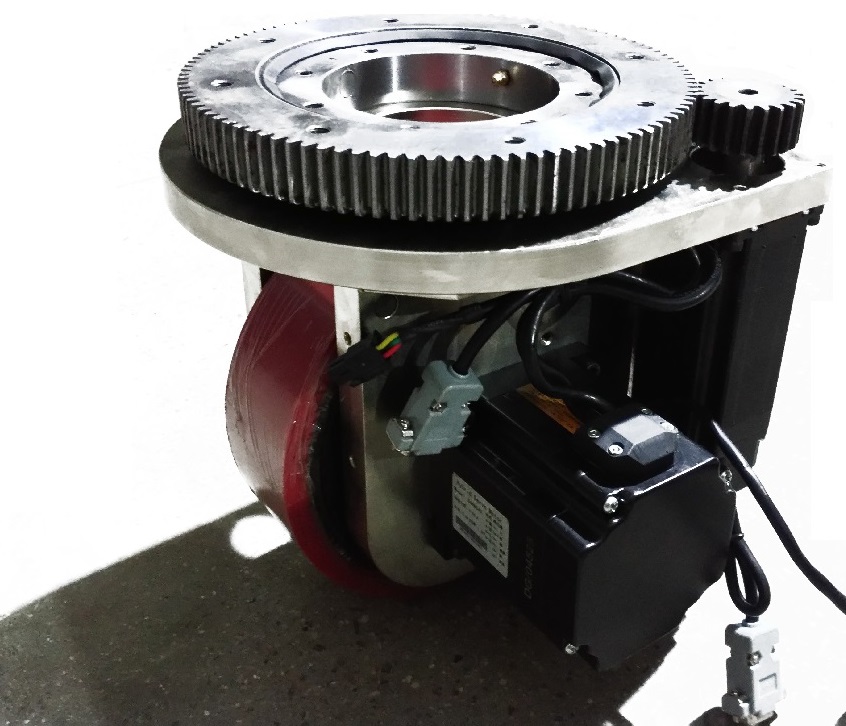

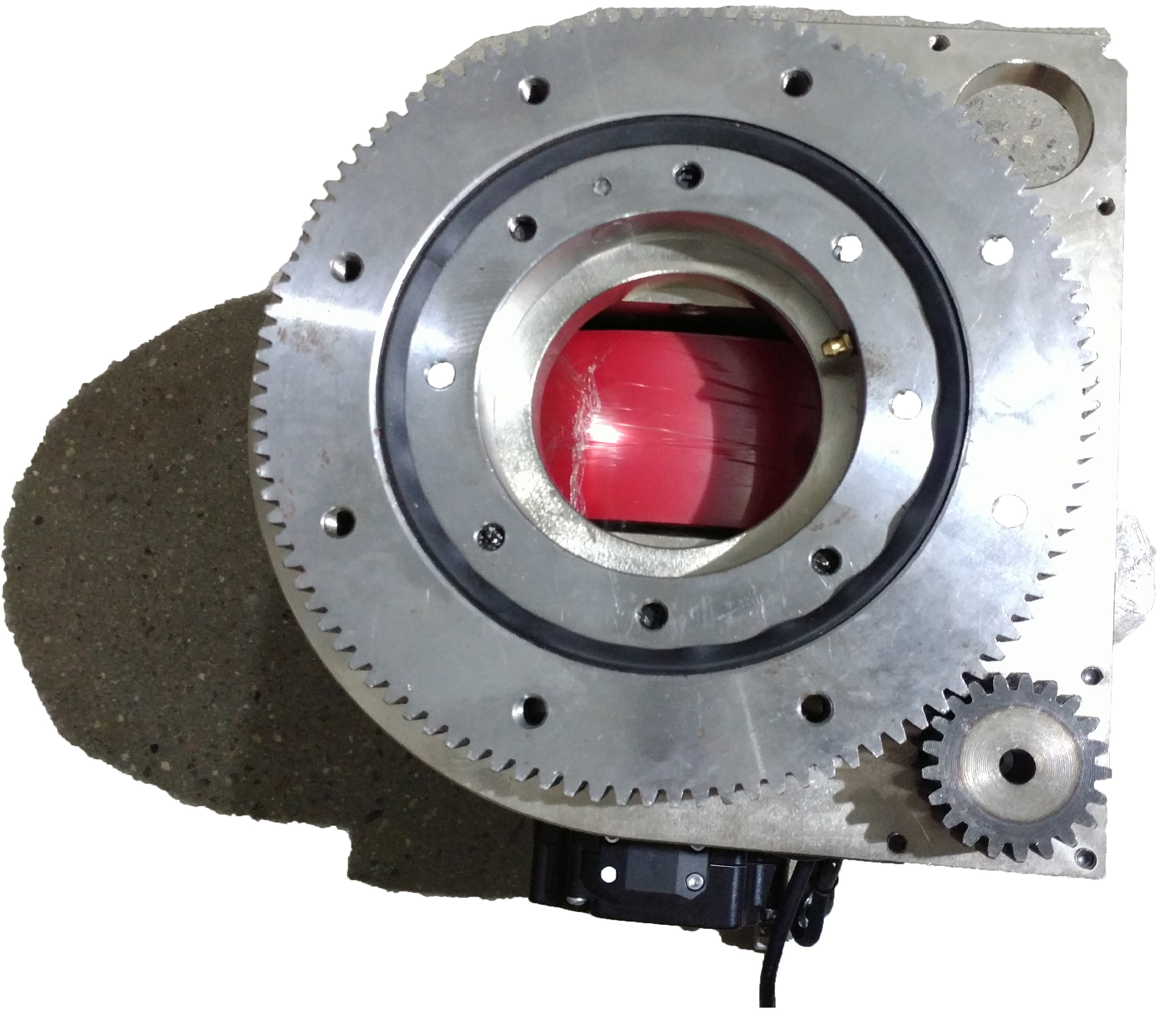

TDW-AD5系列全向驱动轮
设备用于AGV小车自主行走或磁条行走，设备控制简单方便，转向灵活

功能特性

  • TDW-AD5系列全向驱动轮是一款专业为AGV打造的驱动轮，其具有优良的驱动性能，转向准确，快捷。本品包含了步进电机及步进电机驱动器，在几乎不增加任何成本的情况下连接到PLC，通过脉冲控制即可完成驱动轮的前进后退，正转向，反转向等



订货型号

TDW-AD5-86-20

TDW-AD5-86-40

TDW-AD5-86-60

型号
型号 TDW-AD5-86-20
名称 AGV全向驱动轮
外形尺寸 回转271mmX高261mm
转轴承载 800KG
舵轮最大牵引力 500KG
舵轮直径 200mm
舵轮行走速度 15~75米/分钟
驱动方式 连续脉冲
保持扭矩 21．9N*M
转向限位开关 无，可选
重量 25Kg
舵轮电机
额定功率 270W
额定电压 DC24V~DC70V
额定电流 2.8A
额定转速 600r/min
减速比 1：4.875
驱动力 21．9N*M
转向电机
额定功率 180W
额定电压 DC24V~DC70V
额定电流 1.9A
额定转速 600r/min
减速比 1：5
转向扭矩 15N*M
型号
型号 TDW-AD5-86-40
名称 AGV全向驱动轮
外形尺寸 回转311mmX高261mm
转轴承载 1000KG
舵轮最大牵引力 800KG
舵轮直径 200mm
舵轮行走速度 15~75米/分钟
驱动方式 连续脉冲
保持扭矩 40N*M
转向限位开关 无，可选
重量 26.5Kg
舵轮电机
额定功率 270W
额定电压 DC24V~DC70V
额定电流 2.5A
额定转速 600r/min
减速比 1：4.875
驱动力 40N*M
转向电机
额定功率 180W
额定电压 DC24V~DC70V
额定电流 1.9A
额定转速 600r/min
减速比 1：5
转向扭矩 15N*M
型号
型号 TDW-AD5-86-60
名称 AGV全向驱动轮
外形尺寸 回转343mmX高261mm
转轴承载 1000KG
舵轮最大牵引力 1100KG
舵轮直径 200mm
舵轮行走速度 15~75米/分钟
驱动方式 连续脉冲
保持扭矩 58N*M
转向限位开关 无，可选
重量 28Kg
舵轮电机
额定功率 750W
额定电压 DC24V~DC70V
额定电流 8A
额定转速 600r/min
减速比 1：4.875
驱动力 58N*M
转向电机
额定功率 180W
额定电压 DC24V~DC70V
额定电流 1.9A
额定转速 600r/min
减速比 1：5
转向扭矩 15N*M
